Boost DC-DC sencillo con oscilador sencillo

Mensaje sin leer por Naguissa »

Boost sencillo con oscilador sencillo

Versión mejorada:

Unos posts mas abajo tenéis la versión mejorada del boost DC-DC sencillo, donde nos ahorramos uno de los transistores.



Vamos a montar un sencillo conversor boost DC-DC usando dos montajes de artículos anteriores unidos, el conversor boost DC-DC manual y el sencillo oscilador de corriente continua.

Para unir ambos montajes usaremos un transistor NPN que, unido a la salida del oscilador, actúa como el pulsador manual del boost dc-dc. De esta manera automatizamos esa parte y no hay necesidad de intervención.

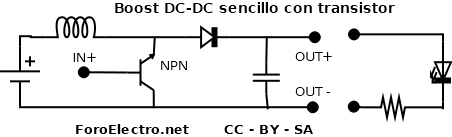

Boost DC-DC manual con transistor
Boost DC-DC manual con transistor
boost sencillo - transistor.png (8.69 KiB) Visto 17834 veces


La lista de materiales unificada es:

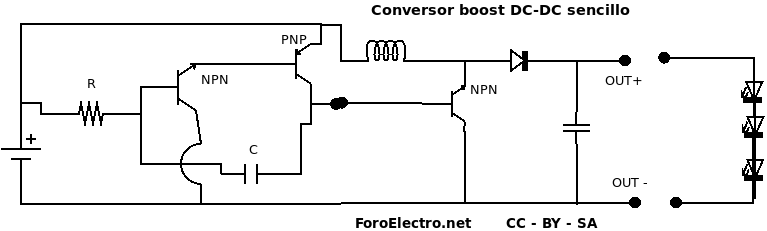

Esquema:

Boost DC-DC manual con oscilador sencillo de acople directo
Boost DC-DC manual con oscilador sencillo de acople directo
boost dc-dc sencillo - completo.png (8.92 KiB) Visto 17834 veces


Cómo funciona:


Usamos un sencillo oscilador de corriente continua conectado a un transistor para conectar y desconectar a tierra la bobina de un conversor boost DC-DC manual quedando así todo automático.
Estos usuarios agradecieron al autor Naguissa por el mensaje:
Daniel
Valoración: 33%

Tags:
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 502
Registrado: 04 Jul 2016, 11:17
Agradecido: 110 veces
Agradecimiento recibido: 134 veces

Re: Boost DC-DC sencillo con oscilador sencillo

Mensaje sin leer por Naguissa »

Fotos del montaje (voltaje de salida y frecuencia de oscilación):

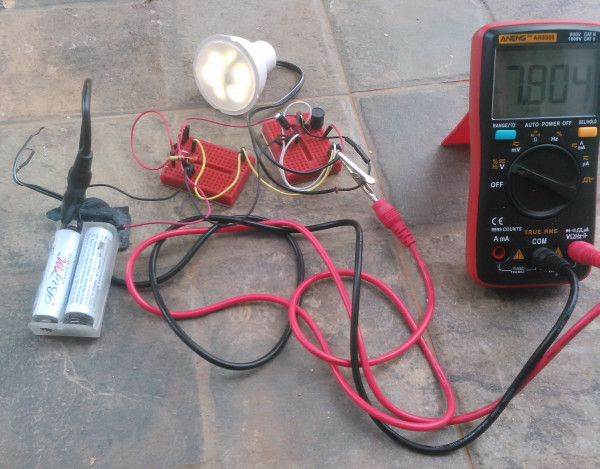

Voltaje de salida
Voltaje de salida

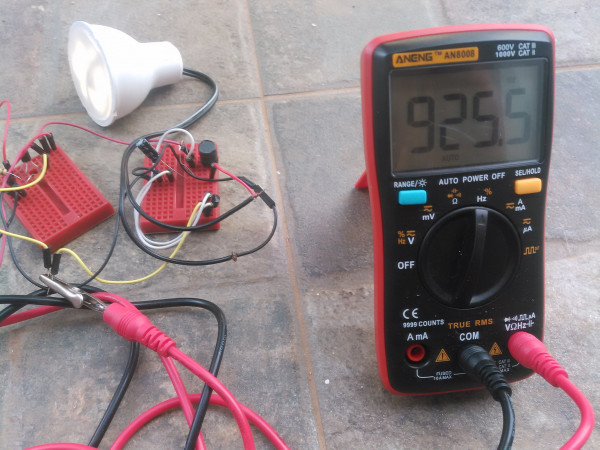

Frecuencia de oscilación
Frecuencia de oscilación



Video demostrativo:

https://www.youtube.com/watch?v=g0jJWzD6LBM

Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 502
Registrado: 04 Jul 2016, 11:17
Agradecido: 110 veces
Agradecimiento recibido: 134 veces

Re: Boost DC-DC sencillo con oscilador sencillo

Mensaje sin leer por Naguissa »

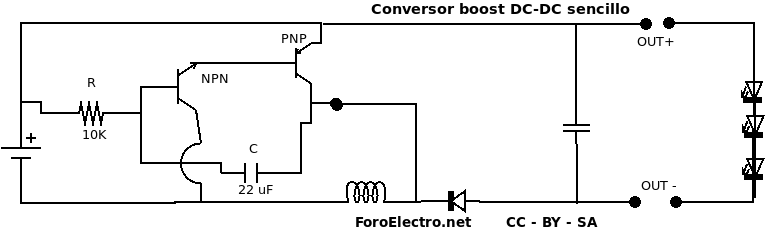

Acabo de implementar una versión mas simplificado, ahorrándome uno de los dos transistores NPN:

Boost sencillo simplificado
Boost sencillo simplificado
boost dc-dc sencillo - v2.png (9.54 KiB) Visto 17124 veces


En mi caso, debido a la alta frecuencia, he eliminado también el condensador de salida. La luz parpadea a más de 1KHz, con lo que no me molesta....
Estos usuarios agradecieron al autor Naguissa por el mensaje:
Daniel
Valoración: 33%
