Conversor DC-DC boost casero, sencillo y manual

Mensaje por Naguissa » 04 Jul 2019, 10:31

Para crear un conversor boost DC-DC lo mas sencillo posible haremos uno manual.

Pare ello solo necesitaremos:
  • Diodo
  • Bobina (inductor), cuanto mas valor mas podremos elevar el voltaje. Puedes hacerla tú mismo con un núcleo de ferrita y cable de cobre esmaltado.
  • Si lo deseas, un condensador para estabilizar un poco la salida. Vale cualquier tipo, aunque mejor uno electrolítico de alta capacidad, pero ten en cuenta que ha de soportar el voltaje que deseas obtener en la salida....
Conectaremos los componentes así:

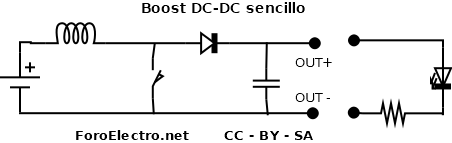

boost sencillo manual.png
Boost sencillo manual - esquema
boost sencillo manual.png (7.8 KiB) Visto 1129 veces

Cómo funciona:

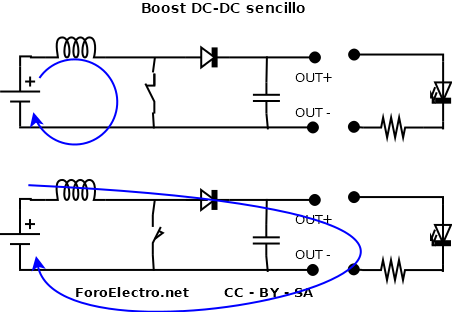

boost sencillo manual - funcionamiento.png
Boost sencillo manual - funcionamiento
boost sencillo manual - funcionamiento.png (21.66 KiB) Visto 1129 veces
Seguido de la bobina pondremos un pulsador o un cable que usaremos como tal de manera que cierre el circuito. La corriente no pasará por el diodo debido a que el camino del pulsador ofrece menos resistencia.

Cada vez que cerremos ese circuito se cargará la bobina; al soltarlo la bobina se opondrá al cambio de intensidad, con lo que gaste su flujo magnético. provocará un pico de voltaje mas alto que el de la fuente hasta que se gaste el flujo magnético.

Una vez la bobina haya perdido su carga por la salida tendremos el voltaje de la batería menos la caída del diodo, hasta que volvamos al punto inicial.


Fuentes:
Estos usuarios agradecierón al autor Naguissa por el mensaje:
Daniel
Valoración: 33%

Tags:

Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 404
Registrado: 04 Jul 2016, 11:17
Agradecido: 82 veces
Agradecimiento recibido: 124 veces

Re: Conversor DC-DC boost casero, sencillo y manual

Mensaje por Naguissa » 04 Jul 2019, 10:48

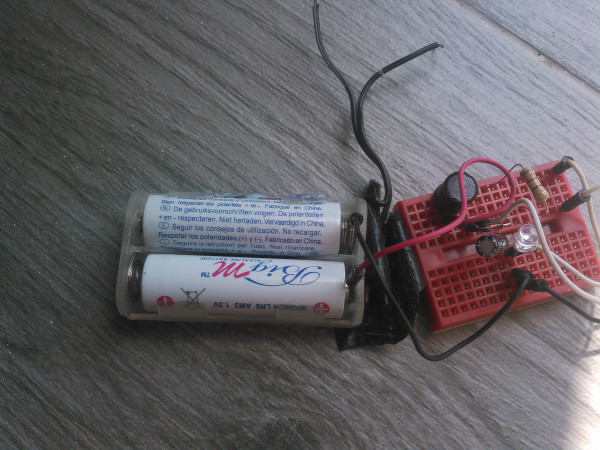

Foto del montaje en protoboard:
