Tira de LEDs usando una sola resistencia para todos (o ninguna) e iluminados de manera homogenea

Mensaje por Naguissa » 01 Nov 2017, 14:51

Hace unos meses descubrí un truco para realizar una tira de LEDs usando tan solo una resistencia para todos, o ninguna si la fuente de alimentación es la adecuada.

En una situación normal, la resistencia del cable hace que el 1er LED brille mucho más que el último, o incluso el último n se encienda, dependiendo de la longitud y el cable.

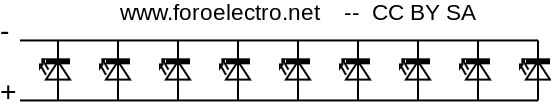

Conexion LEDs paralelo normal.png
Conexión LEDs paralelo normal
Conexion LEDs paralelo normal.png (5.44 KiB) Visto 21 veces

Para evitar ésto he visto un sencillo e ingenioso truco en un vídeo de Big Clive, que os pongo debajo (en inglés), en el cuál uno de los cables va hasta el último LED y luego va conectándose en orden inverso, de manera que la resistencia de ese cable es inversamente proporcional a la del otro, igualando así la resistencia total de cada LEDs.

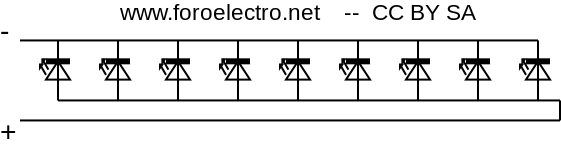

Conexion LEDs paralelo truco 3 cables.png
Conexión LEDs paralelo truco 3 cables
Conexion LEDs paralelo truco 3 cables.png (5.72 KiB) Visto 21 veces


El vídeo de BigCliveDotCom:

https://www.youtube.com/watch?v=SC9P-fcBqDE
Estos usuarios agradecierón al autor Naguissa por el mensaje:
Daniel
