Arduino Nano - Pinout completo

Mensaje por Naguissa » 05 Jul 2016, 10:43

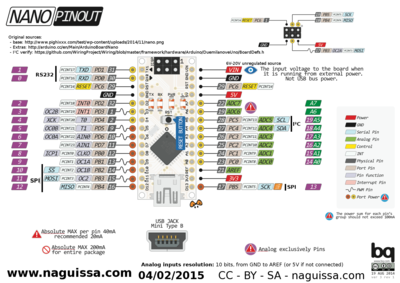

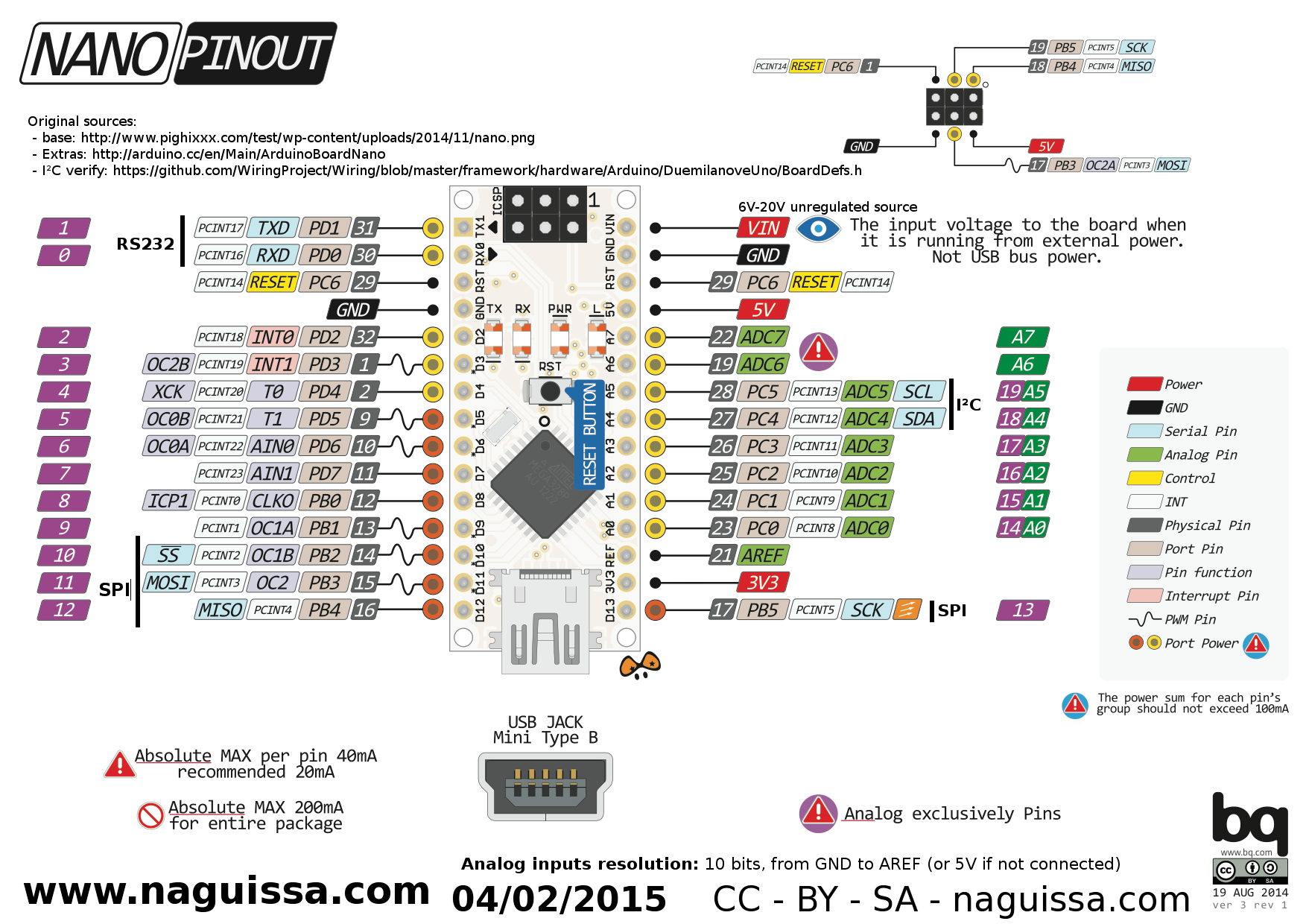

Pinout con todas las posibilidades y combinaciones de líneas del Arduino Nano:
Arduino Nano - Pinout completo
