ESP8266 ESP201 + TFT ILI9340 - Juego formas y colores

Mensaje por Naguissa » 05 Jul 2016, 10:08

Se trata de un juego donde el ESP hace de Acess Point WiFi y proporciona una web al conectarse a él que consiste en el juego: Seleccionando una forma y un color se muestra la forma seleccionada tanto en la web como en el TFT.

Se trata de un juego educativo para niños de P3, que podemos montar muy sencillamente con nuestro hobby.

El esquema es el siguiente:
Esquema eléctrico del montaje
Esquema eléctrico del montaje

Por otro lado, el código está disponible en GitHub; NaguissaShapes en GitHub

Aquí tenéis el resultado del montaje, semiabierto:

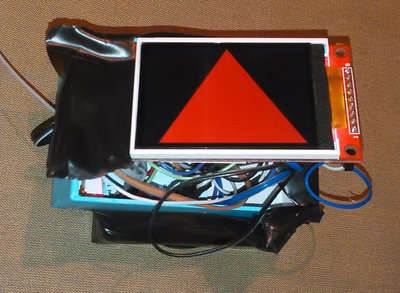

Monaje finalizado pero abierto, para observar sus partes
Monaje finalizado pero abierto, para observar sus partes
Mas fotos y comentarios aquí.
Última edición por Naguissa el 24 Ene 2017, 14:15, editado 2 veces en total.

Tags:

Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 412
Registrado: 04 Jul 2016, 11:17
Agradecido: 85 veces
Agradecimiento recibido: 131 veces

Re: ESP8266 ESP201 + TFT ILI9340 - Juego formas y colores

Mensaje por Naguissa » 05 Jul 2016, 14:57

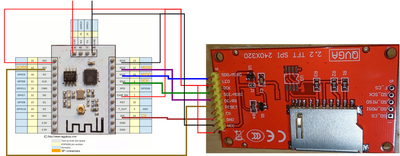

Esquema de la conexión del ESP y el TFT:
Conexión SPI entre ESP8266 ESP201 y TFT ILI9340
Conexión SPI entre ESP8266 ESP201 y TFT ILI9340
