Sencillo oscilador elevador de tensión basado en ladrón de julios

Mensaje sin leer por Naguissa »

En otros artículos hemos visto ya como hacer un oscilador, un boost dc-dc manual y la combinación de ambos, un conversor boost dc-dc con oscilador.

Además, hemos visto el interesante ladrón de julios.

Pues he descubierto una modificación genial del ladrón de julios que nos permite incorporar, en la bobina de éste, un transformador. Ésto nos permite elevar aún más el voltaje de salida, si enrollamos en el toroide un elevado número de espiras.


Materiales:
Bobinado del núcleo de ferrita:

Aquí está truco de este montaje. Tenemos que bobinar unas 80 espiras en el toroide en lo que será la salida de alto voltaje.

Además, en el espacio que nos quede libre, tendremos que bobinar 10 espiras pero con una toma central. Para ello podemos bobinar 5 espiras, sacar un trozo de cable, enroscarlo de vuelta al toroide y seguir bobinando otras 5 espiras.

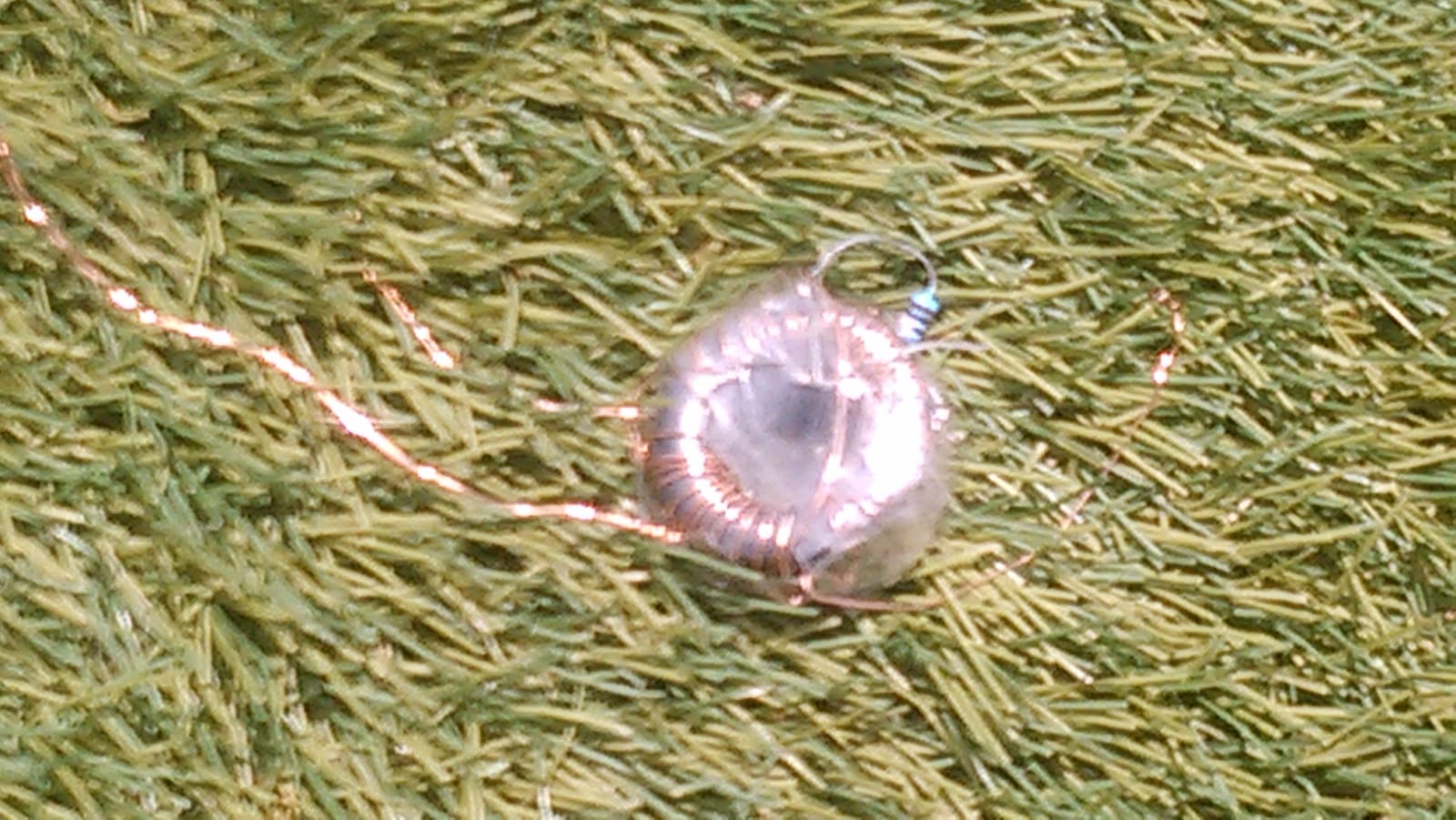

oscilador elevador sencillo basado en ladron de julios - foto del toroide bobinado.jpg


Montaje eléctrico:

Se montan los pocos componentes siguiendo el siguiente esquema:
oscilador elevador sencillo basado en ladron de julios - esquema electrico.png
oscilador elevador sencillo basado en ladron de julios - esquema electrico.png (8.27 KiB) Visto 2095 veces
Al ser tan diminuto yo he conectado los componentes y los he encelado al propio toroide:

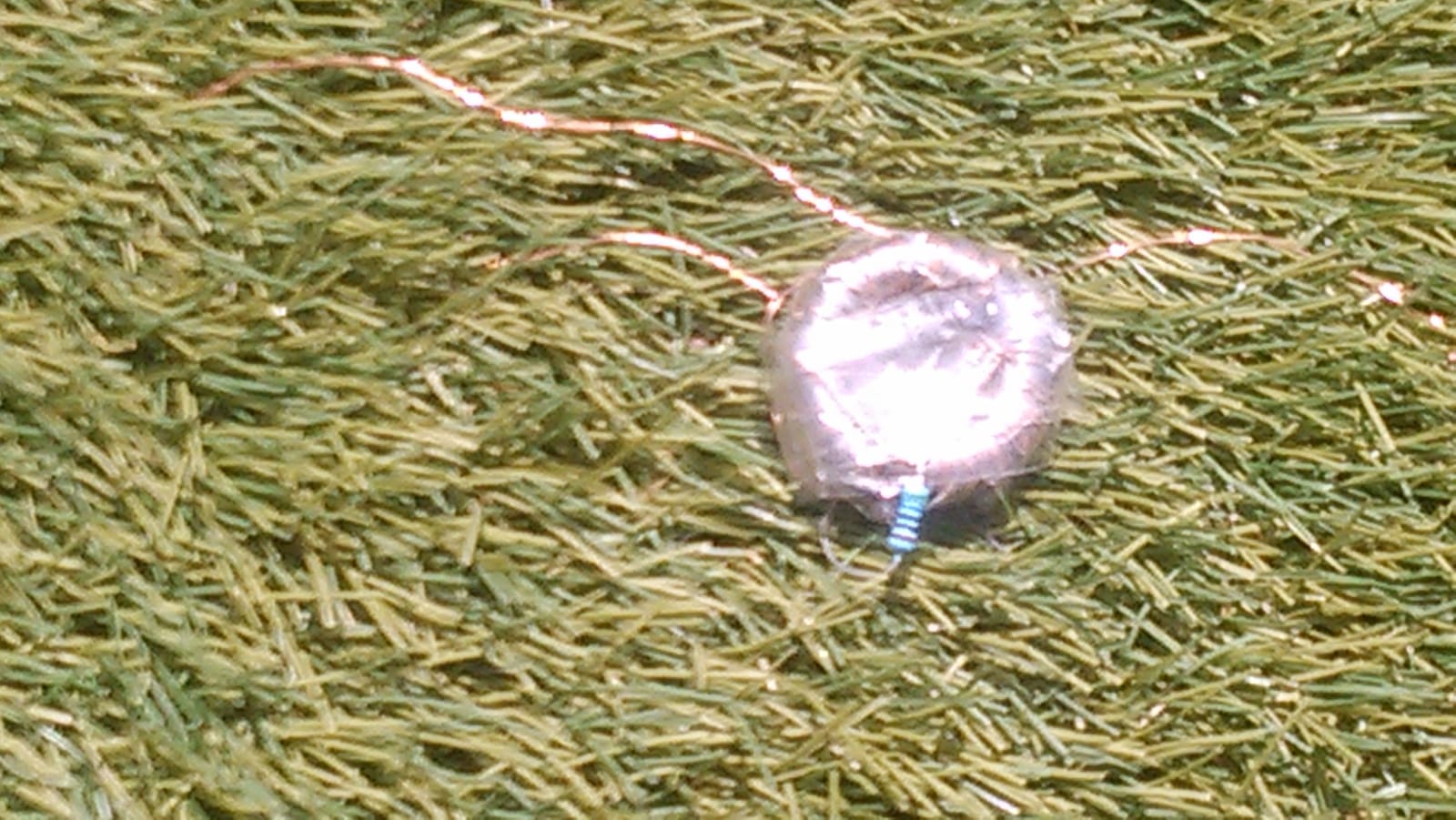

oscilador elevador sencillo basado en ladron de julios - foto del montaje.jpg


Resultado:

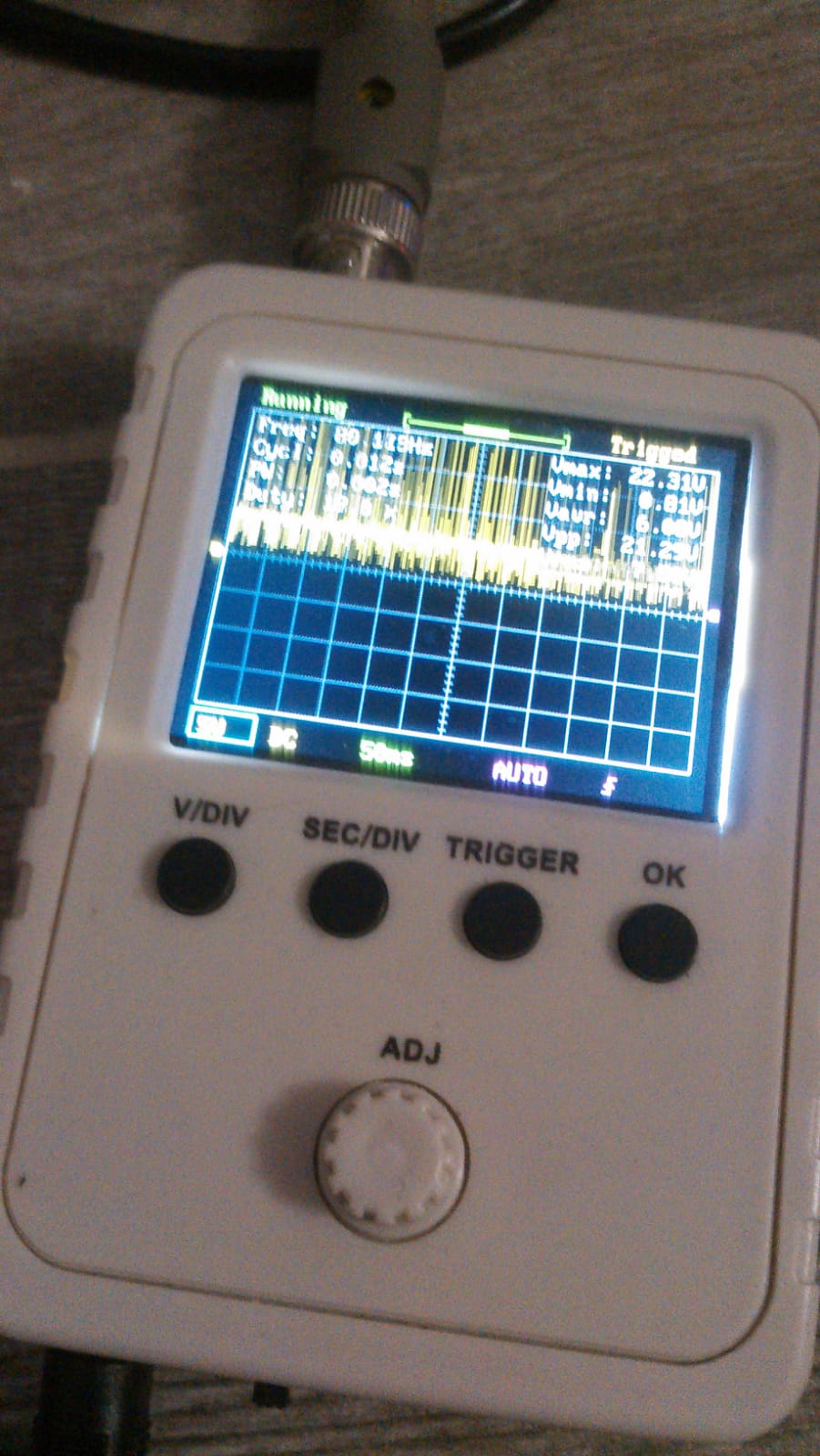

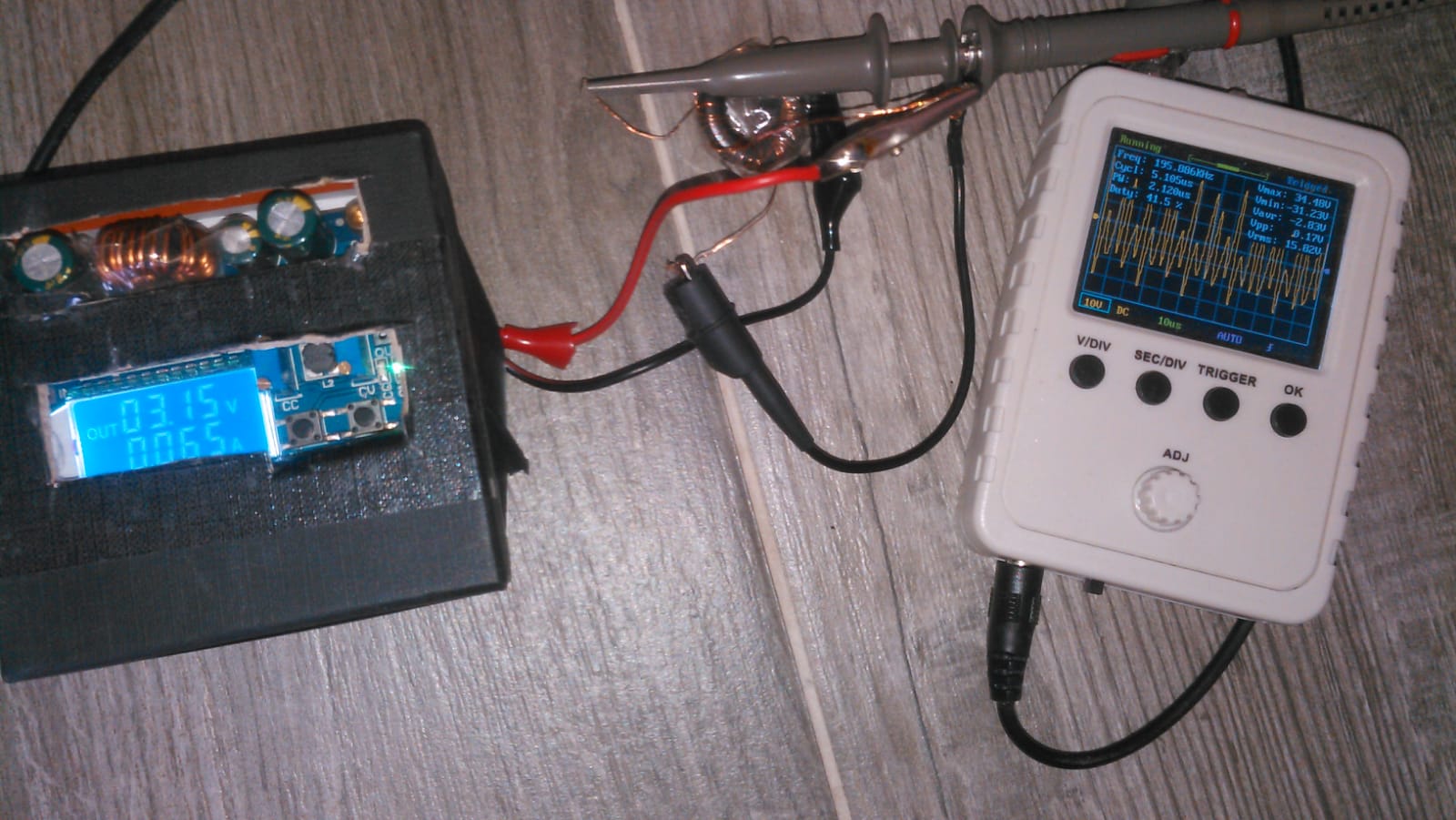

oscilador elevador sencillo basado en ladron de julios - foto funcionando.jpg


Fuentes:

Tenía la idea en mente pero la he confirmado aquí: https://www.instructables.com/high-voltage-joule-thief/

Tags:
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 484
Registrado: 04 Jul 2016, 11:17
Agradecido: 102 veces
Agradecimiento recibido: 134 veces

Re: Sencillo oscilador elevador de tensión basado en ladrón de julios

Mensaje sin leer por Naguissa »

He encontrado una alternativa genial a la hora de construir la bobina: Reciclar un inductor de esos que parecen un pequeño transformador y que están presenten en muchos aparatos de consumo, como en muchas luces LED.

Los puedes identificar porque aunque tengan mas de dos puntos de soldadura (normalmente cuatro), sólo hay dos conectados al bobinado. Además, hemos de fijarnos que tenga un poco de espacio extra donde bobinaremos unas pocas vueltas de cable:

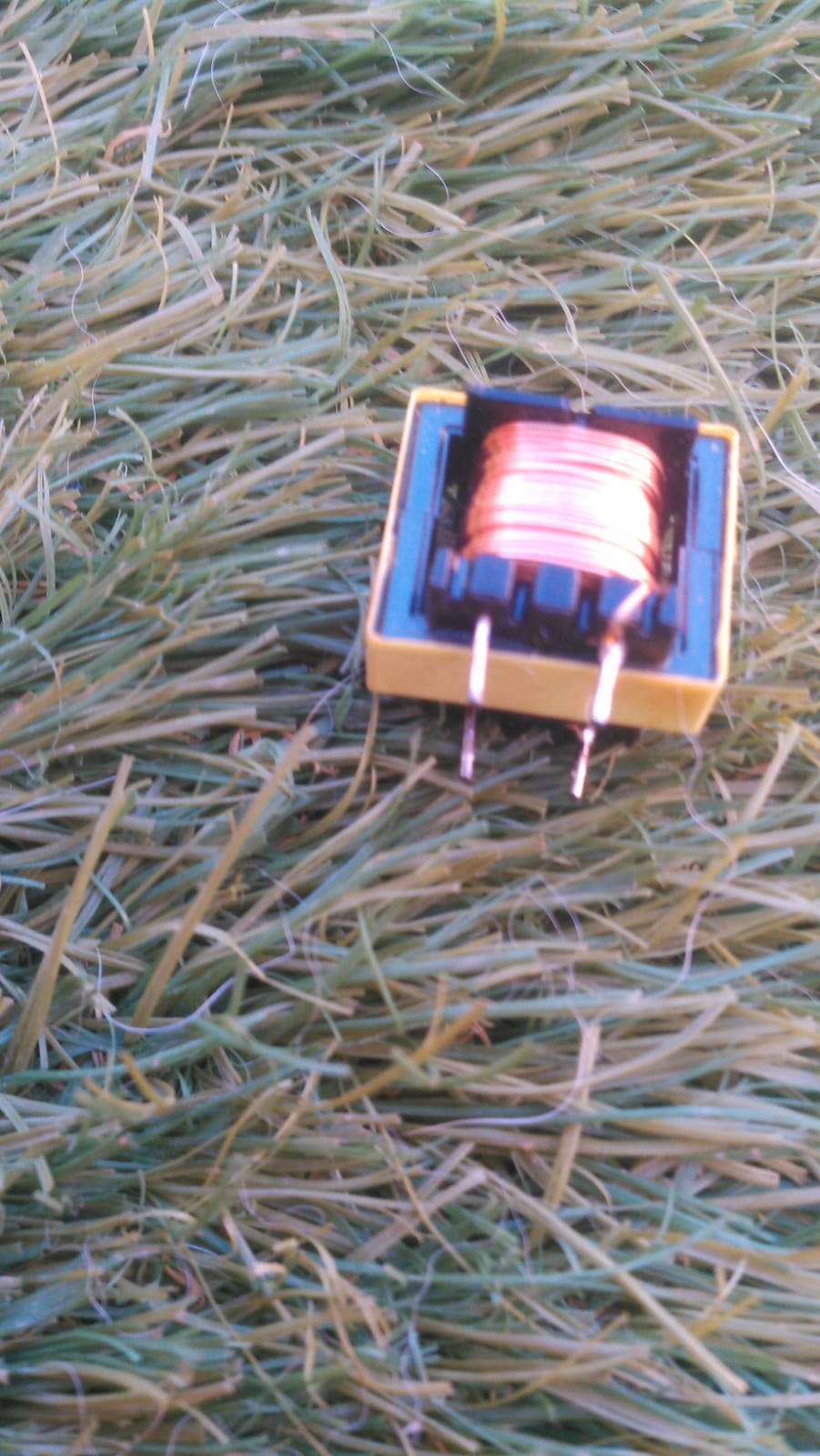

elevador con bobina - 1.jpg

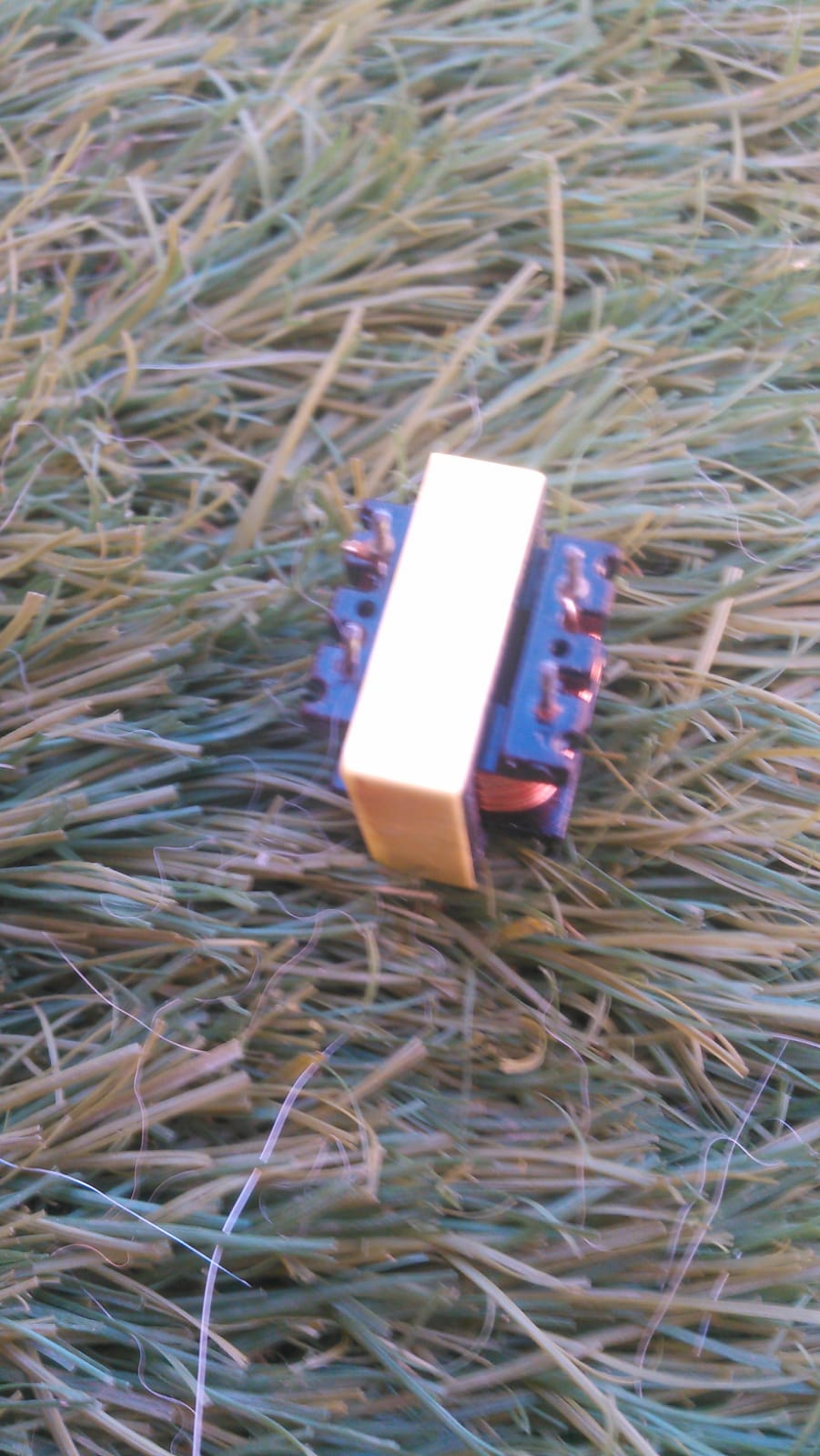

elevador con bobina - 2.jpg
Luego bobinamos un hilo de cobre sobre el bobinado original haciendo 6 espiras, sacamos una toma central como en el toroidal y seguimos bobinando 10 espiras mas.

El terminal de 6 espiras irá a la base, el de 10 al colector y la toma central es la toma de voltaje positivo, como en el toroidal. Los terminales de la bobina original serán la salidas de alto voltaje:

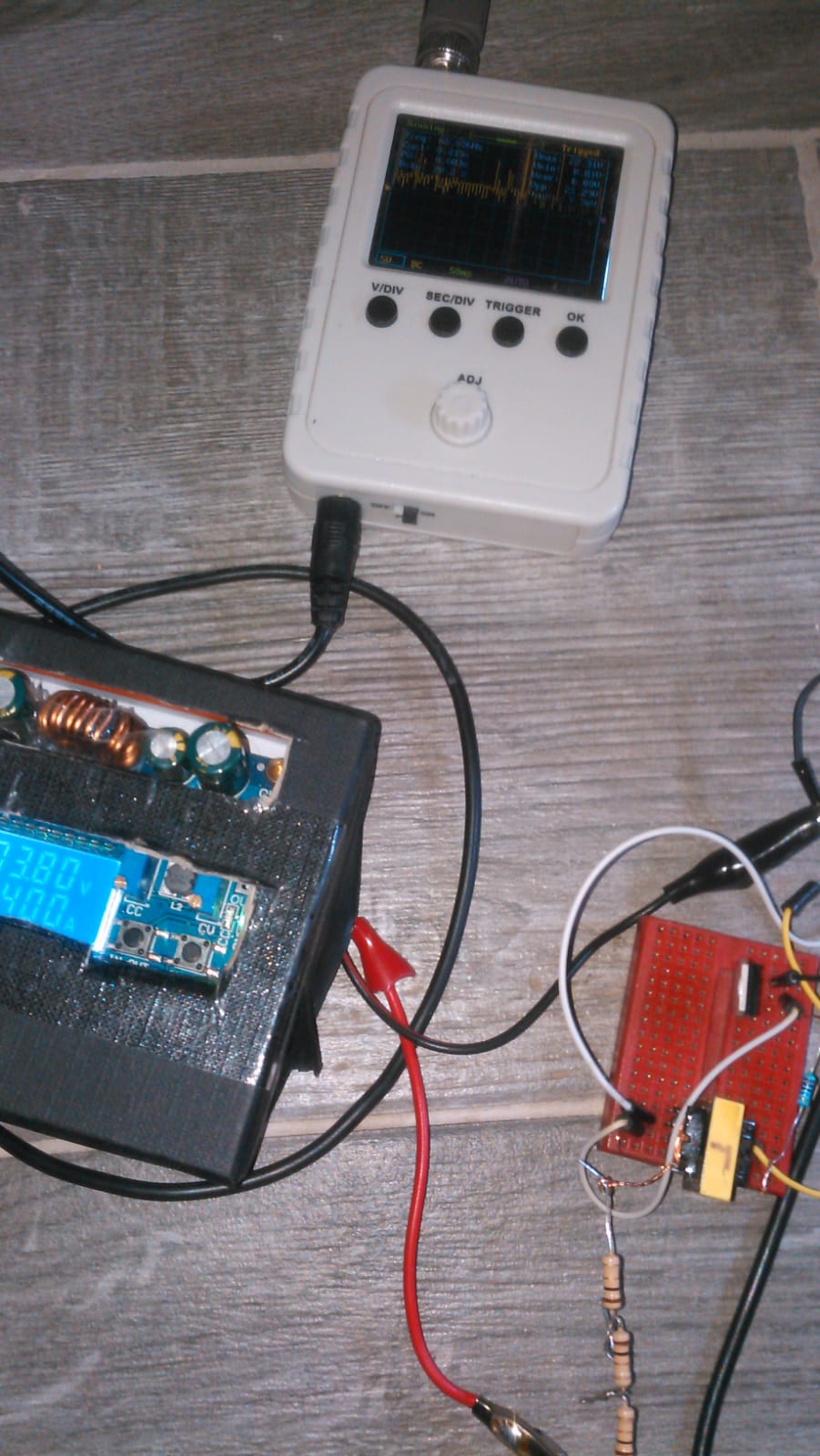

elevador con bobina - 3.jpg
elevador con bobina - 4.jpg
