Luz crepuscular con batería de litio y placas solares para su carga

Mensaje por Naguissa » 15 May 2017, 16:37

Luz crepuscular con batería de litio y placas solares para su carga.

Proyecto


Se trata de una batería de litio que tenga protección integrada y que en mi caso es 'reciclada' de otro dispositivo, que se cargará con un panel solar y encenderá un LED blanco de alta luminosidad. El aparato que encienda puede ser cualquiera, lo único que se deberá revisar la potencia de salida y añadir una resistencia en caso de ser necesaria.

Normalmente querremos que se apague por el día, pero en lugar de usar un fotoresistor usaremos el mismo panel como detector de luz.

Con ello bigclivedotcom ha ideado un circuito muy simple pero efectivo. Es completamente analógico y, salvo las partes obvias, sólo consta de una resistencia, un diodo rectificador y un transistor.


Materiales


Los materiales necesarios son:

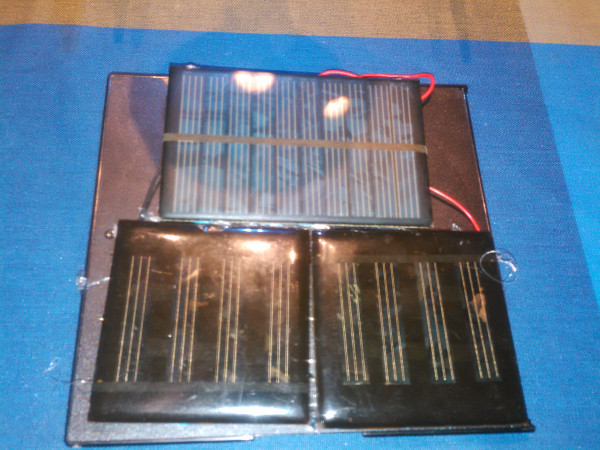

  • Panel solar de 5V. Yo he usado tres por reaprovecharlos: uno de 5V que he puesto en paralelo con dos de 2.5V en serie entre estos dos (para lograr los 5V).
  • Batería de litio con protección. La mayoría de aparatos electrónicos como teléfonos, tabletas o ebooks tienen una así.
  • Transistor NPN de carácter general. Ejemplos de ellos son: BC547 o 2N3904.
  • Diodo rectificador: de un 1N4001 a un 1N4007.
  • Resistencia de 10K Ohms
  • Una carga a conectar; en mi caso un led de alta intensidad. Si fuese un led de menor consumo necesitaría una resistencia en serie.
  • Soldador, estaño, un ratito...

Circuito

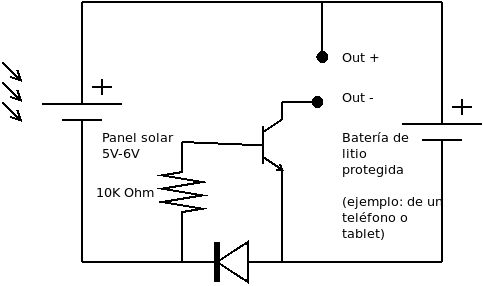

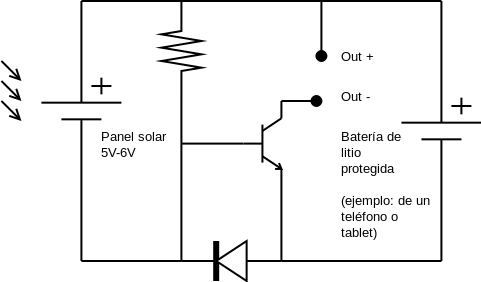

El esquema del circuito es el siguiente:
solar led con bateria de litio.png
Luz crepuscular solar con batería - circuito
solar led con bateria de litio.png (11.19 KiB) Visto 163 veces

Montaje y resultado

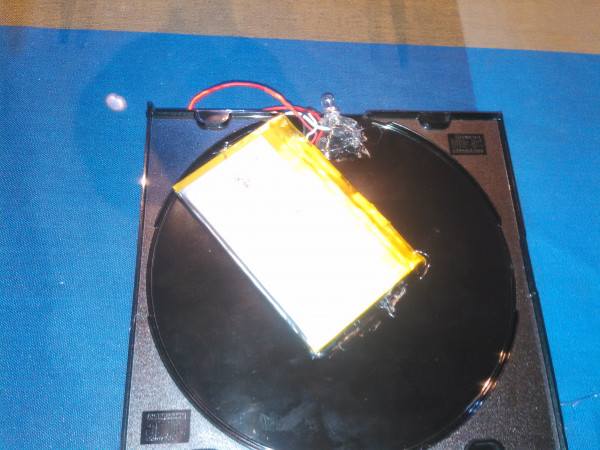

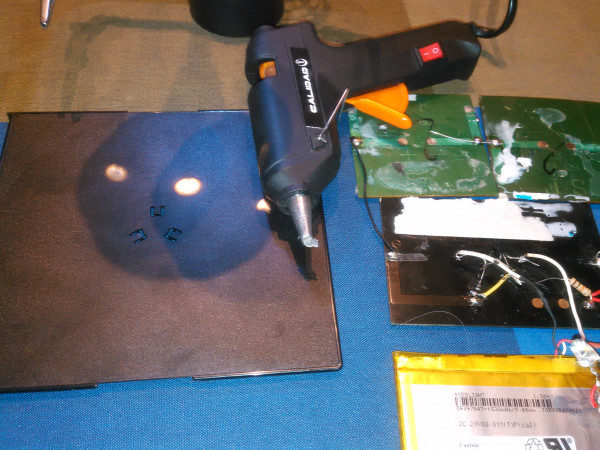

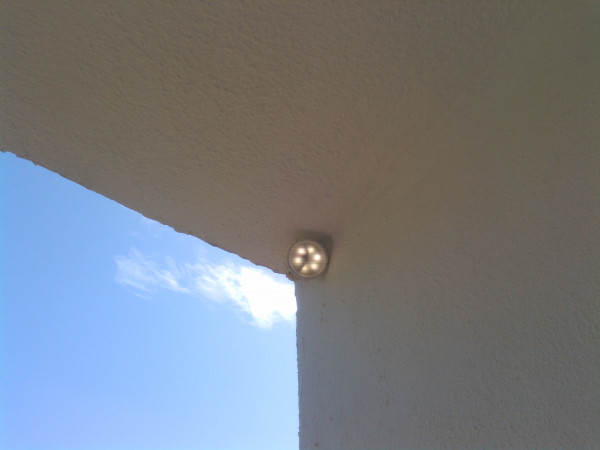

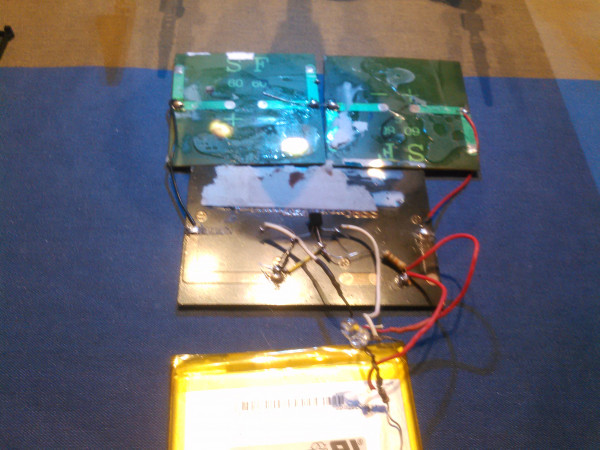

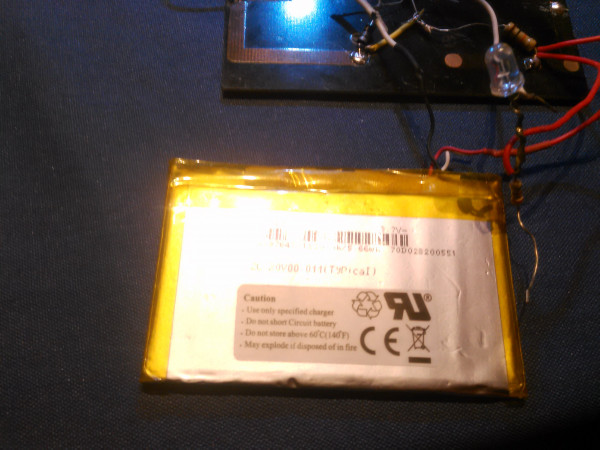

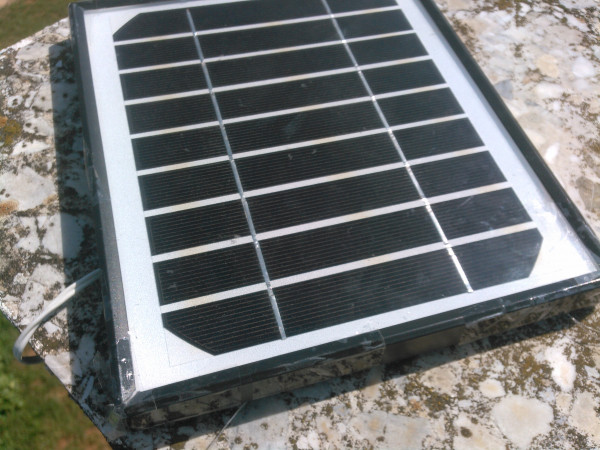

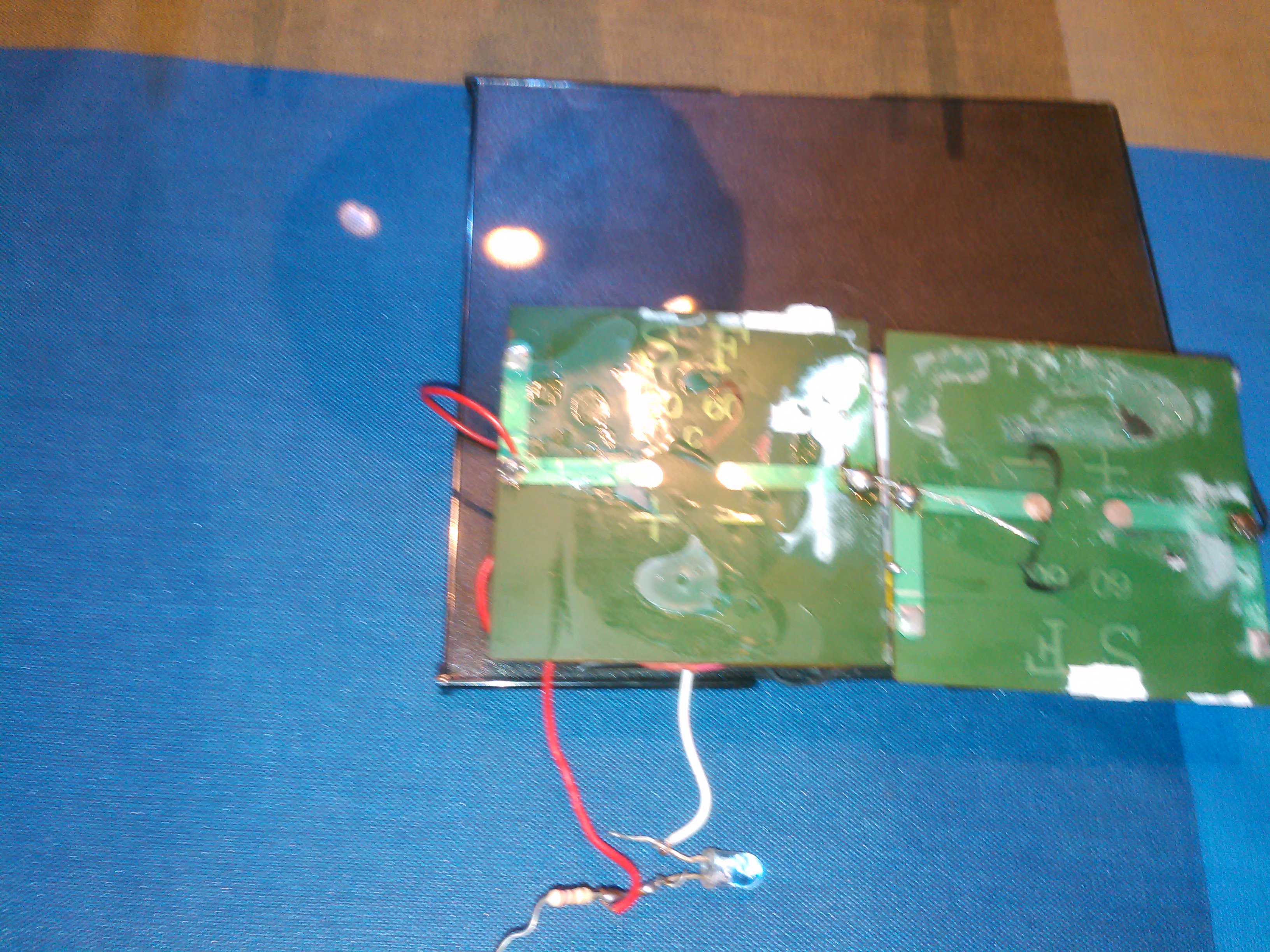

El montaje es muy sencillo y el resultado final, puesto en una base de CD, es el que veis:

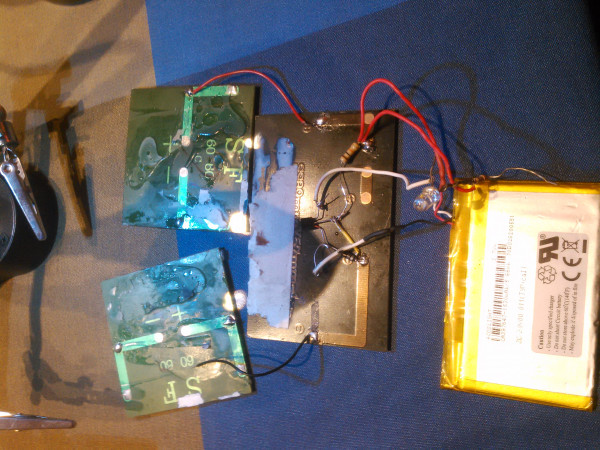

luz crepuscular solar con bateria 01.jpg
Luz crepuscular solar con batería - 01

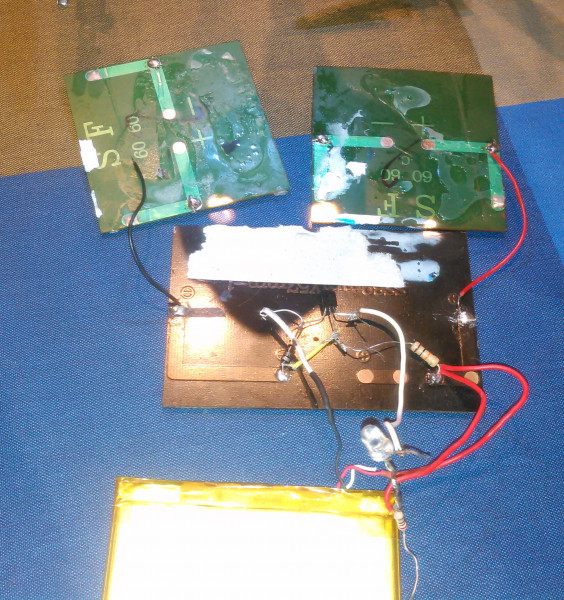

luz crepuscular solar con bateria 02.jpg
Luz crepuscular solar con batería - 02

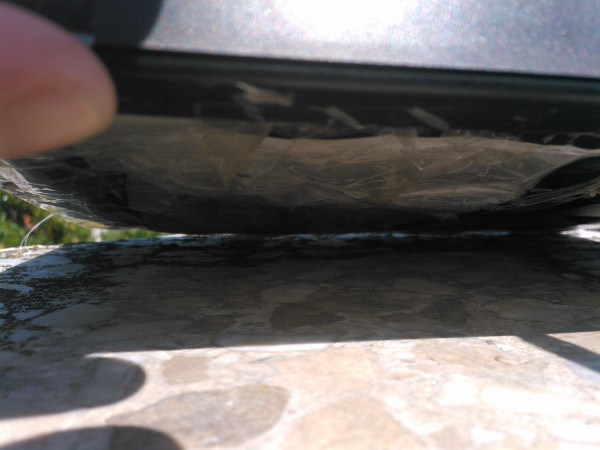

luz crepuscular solar con bateria 03.jpg
Luz crepuscular solar con batería - 03

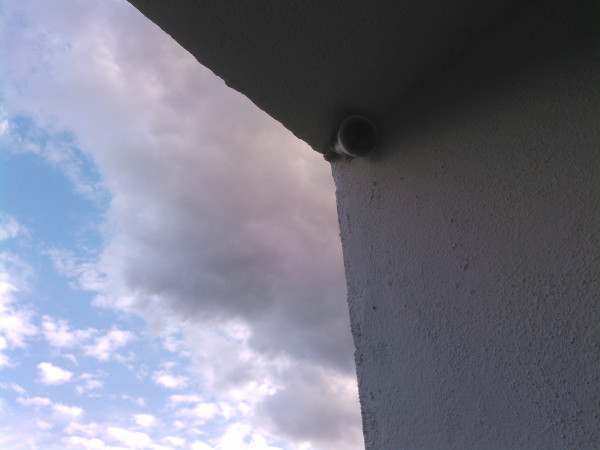

luz crepuscular solar con bateria 04.jpg
Luz crepuscular solar con batería - 04

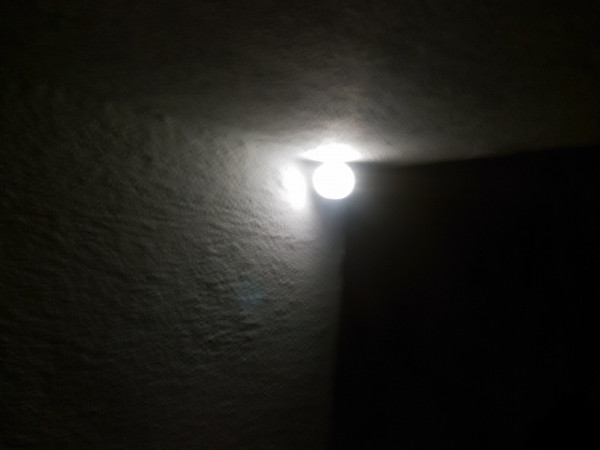

luz crepuscular solar con bateria 05.jpg
Luz crepuscular solar con batería - 05

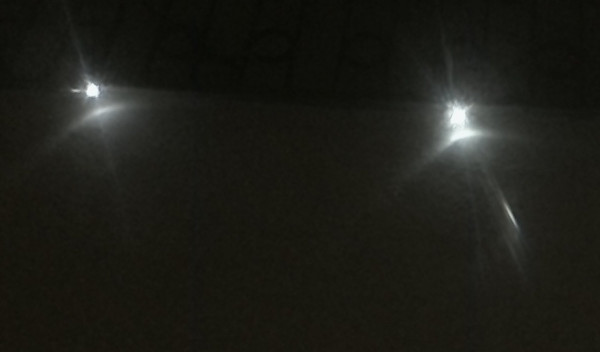

luz crepuscular solar con bateria 06.jpg
Luz crepuscular solar con batería - 06
luz crepuscular solar con bateria 07.jpg
Luz crepuscular solar con batería - 07
luz crepuscular solar con bateria 08.jpg
Luz crepuscular solar con batería - 08




Fuente

El vídeo original de bigclivedotcom:




Podéis observar que inicialmente hay una 2a resistencia de 10 Ohmios pero que, como se comenta, no es necesaria debido a la corriente inversa que puede circular por el panel por la noche.

Avatar de Usuario
Daniel
Mensajes: 5
Registrado: 16 May 2017, 07:58
Has thanked: 13 times
Been thanked: 3 times

Re: Luz crepuscular con batería de litio y placas solares para su carga

Mensaje por Daniel » 16 May 2017, 08:04

Hola,

Gracias por estos artículos, son muy entretenidos.

Me he registrado porque tenía una duda con este montaje: En el vídeo dice que hay otra resistencia pero no aparece en el montaje. ¿Cuál es correcto?

Muchas gracias.

Added in 4 minutes 16 seconds:
Vale, acabo de ver lo de debajo del vídeo. :?

Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 224
Registrado: 04 Jul 2016, 11:17
Has thanked: 65 times
Been thanked: 57 times
Contactar:

Re: Luz crepuscular con batería de litio y placas solares para su carga

Mensaje por Naguissa » 16 May 2017, 09:41

Bienvenido, Daniel.

Efectivamente, la resistencia sirve para limitar la corriente de la salida. En el caso de un LED de alta intensidad no es necesario, pues trabaja dentro de límites.

Por otro lado, si usamos un LED normal deberemos poner una resistencia mayor, normalmente una de 300 Ohmnios.

Realmente las pérdidas en el panel afectan a la otra resistencia, la de 10K, pero con ella puesta funciona mejor que sin ella.


Saludos.
