Duda sobre componente para radio roberts stream 104

Mensaje sin leer por ledesh83 »

Hola miembros del foro, tengo entre manos una radio roberts stream 104 y el tema es que no enciende, he mirado la entrada con el multimetro que es de 9v y cae, así que mirando he llegado a este componente que parece que provoca la caída, pero no se lo que es Imagen
Con el quitado los 9 v no caen, pero no se que es ni dónde comprarlo.


Enviado desde mi iPhone utilizando Tapatalk

Added in 3 minutes 11 seconds:
Para completar más estaría en la placa e190407 ys-3
Imagen

Enviado desde mi iPhone utilizando Tapatalk
Última edición por ledesh83 el 27 Abr 2017, 19:11, editado 1 vez en total.

Tags:
ledesh83
Mensajes: 4
Registrado: 27 Abr 2017, 19:05
Agradecido: 0
Agradecimiento recibido: 1 vez

Duda sobre componente para radio roberts stream 104

Mensaje sin leer por ledesh83 »

Para completar más estaría en la placa e190407 ys-3
En la posición ic103

Enviado desde mi iPhone utilizando TapatalkImagen
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 484
Registrado: 04 Jul 2016, 11:17
Agradecido: 102 veces
Agradecimiento recibido: 134 veces

Re: Duda sobre componente para radio roberts stream 104

Mensaje sin leer por Naguissa »

No veo nada bien la imagen del IC, pero creo que puede ser el siguiente DC-DC step-down, ya que tiene mucho sentido (le llegan 9v):

http://www.st.com/content/ccc/resource/ ... 284753.pdf

(en el formato SO8).

+ info en la web de ST: http://www.st.com/content/st_com/en/pro ... t1s40.html


¿Dónde conseguirlo? Ni idea, si me entero de alguna tienda lo comento.

Added in 2 minutes 58 seconds:
¡Ostras! En la web de ST (2o en lace) salen los distribuidores.

Entre ellos DigiKey y Mouser, que suelo ver mucho en los vídeos de EEVBLOG. :D
ledesh83
Mensajes: 4
Registrado: 27 Abr 2017, 19:05
Agradecido: 0
Agradecimiento recibido: 1 vez

Re: Duda sobre componente para radio roberts stream 104

Mensaje sin leer por ledesh83 »

Como se llama el componente?


Enviado desde mi iPhone utilizando Tapatalk
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 484
Registrado: 04 Jul 2016, 11:17
Agradecido: 102 veces
Agradecimiento recibido: 134 veces

Re: Duda sobre componente para radio roberts stream 104

Mensaje sin leer por Naguissa »

ST1S40

ST es el logo que aparece. Y 1S40I creo que es lo que pone en la línea superior.

Pero ya te digo, si pudieses decirme los códigos que aparecen podría mirarlo mejor, en la imagen los veo fatal.
ledesh83
Mensajes: 4
Registrado: 27 Abr 2017, 19:05
Agradecido: 0
Agradecimiento recibido: 1 vez

Duda sobre componente para radio roberts stream 104

Mensaje sin leer por ledesh83 »

el logo y le sigue ep4L4
me parece leer esque dudo si es una L o es un 1

Added in 23 minutes 41 seconds:
he entrado en la web, el componente es calcado, pero al nombre le faltaría la i detrás.
entonces eso me genera duda, en la web me he registrado pero solo aparece para contactar con mayoristas que no tienen ni idea.
en la web pone: ST1S40 y en el componente ST1S40i

Added in 1 minute 43 seconds:
lo que es el esquema del aparato no lo encuentro en ningun lado, podria darnos datos mas concretos para comparar con lo que ya sabemos a ver si son el mismo componente.
Imagen
Imagen
Imagen

Added in 40 minutes 21 seconds:
Re: Duda sobre componente para radio roberts stream 104
he hecho un video el enlace es: https://www.dropbox.com/s/ifd5dszigr54u ... 6.MOV?dl=0
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 484
Registrado: 04 Jul 2016, 11:17
Agradecido: 102 veces
Agradecimiento recibido: 134 veces

Re: Duda sobre componente para radio roberts stream 104

Mensaje sin leer por Naguissa »

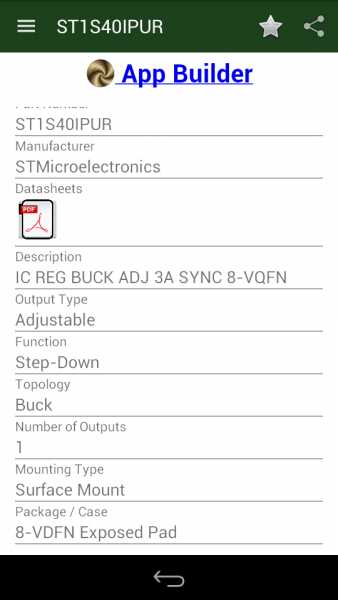

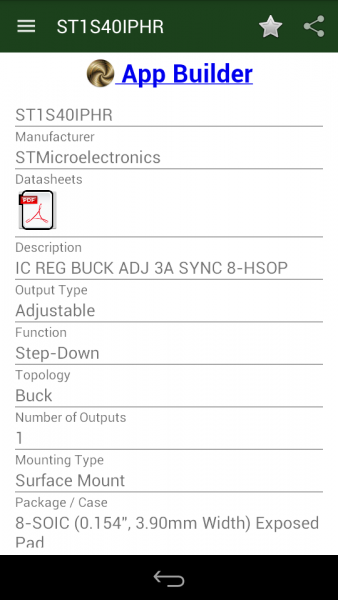

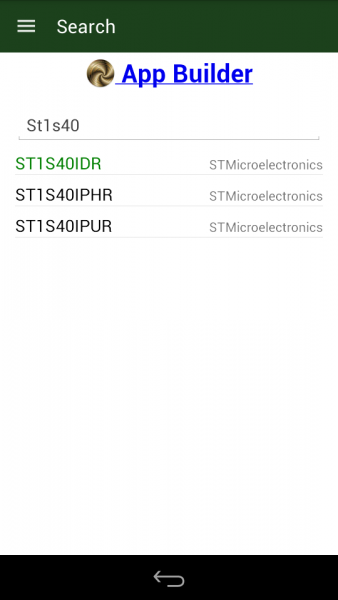

En la App de Android Datasheets aparecen varios, pero son todos lo mismo cambiando el empaquetado:

Por otro lado, podrías probar de contactar con ST y el fabricante. Les pasas toda la información que tienes y a ver si hay suerte y alguno te resuelve la duda, ya que ellos son el fabricante y ensamblado y son los únicos que podrán saberlo a ciencia cierta.


Sobre la web de ST, hay que mirar en las tiendas (distribuidores, Mauser y Digikey que comenté antes) o probar suerte con lo de "samples"...
