Luz crepuscular con batería de litio y placas solares para su carga

Mensaje sin leer por Naguissa »

Luz crepuscular con batería de litio y placas solares para su carga.

Proyecto


Se trata de una batería de litio que tenga protección integrada y que en mi caso es 'reciclada' de otro dispositivo, que se cargará con un panel solar y encenderá un LED blanco de alta luminosidad. El aparato que encienda puede ser cualquiera, lo único que se deberá revisar la potencia de salida y añadir una resistencia en caso de ser necesaria.

Normalmente querremos que se apague por el día, pero en lugar de usar un fotoresistor usaremos el mismo panel como detector de luz.

Con ello bigclivedotcom ha ideado un circuito muy simple pero efectivo. Es completamente analógico y, salvo las partes obvias, sólo consta de una resistencia, un diodo rectificador y un transistor.


Materiales


Los materiales necesarios son:
  • Panel solar de 5V o 6V. Yo he usado tres por reaprovecharlos: uno de 5V que he puesto en paralelo con dos de 2.5V en serie entre estos dos (para lograr los 5V).
  • Batería de litio con protección de 3.7V. La mayoría de aparatos electrónicos como teléfonos, tabletas o ebooks tienen una así. Si no, podéis usar la que veáis mas barata pero que sea una batería de litio con protección.
  • Transistor NPN de carácter general. Ejemplos de ellos son: BC547 o 2N3904. También se puede usar un TIP31 o TIP41.
  • Diodo rectificador: de un 1N4001 a un 1N4007.
  • Resistencia de 10K Ohms
  • Una carga a conectar; en mi caso un led de alta intensidad. Si fuese un led de menor consumo necesitaría una resistencia en serie.
  • Soldador, estaño, un ratito...


Circuito

El esquema del circuito para salida de mas intensidad es el siguiente:
Luz crepuscular solar con batería - circuito
Luz crepuscular solar con batería - circuito
solar led con bateria de litio.png (11.19 KiB) Visto 16913 veces

Existe otra versión mas sencilla y eficiente, pero con menos intensidad de salida:
Solar led con batería de litio - Esquema simple
Solar led con batería de litio - Esquema simple
solar led con bateria de litio - simple.png (9.05 KiB) Visto 1463 veces


Montaje y resultado

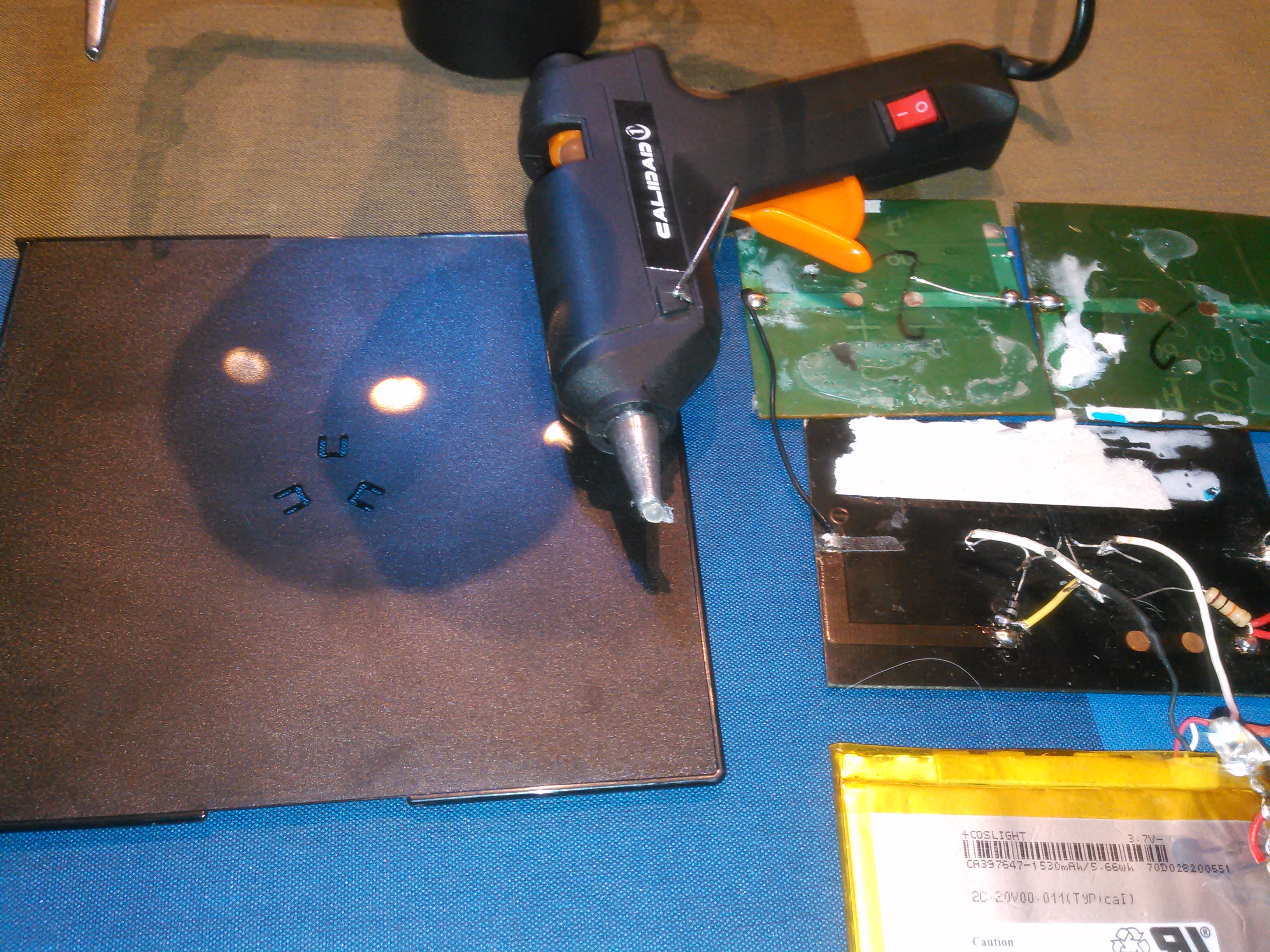

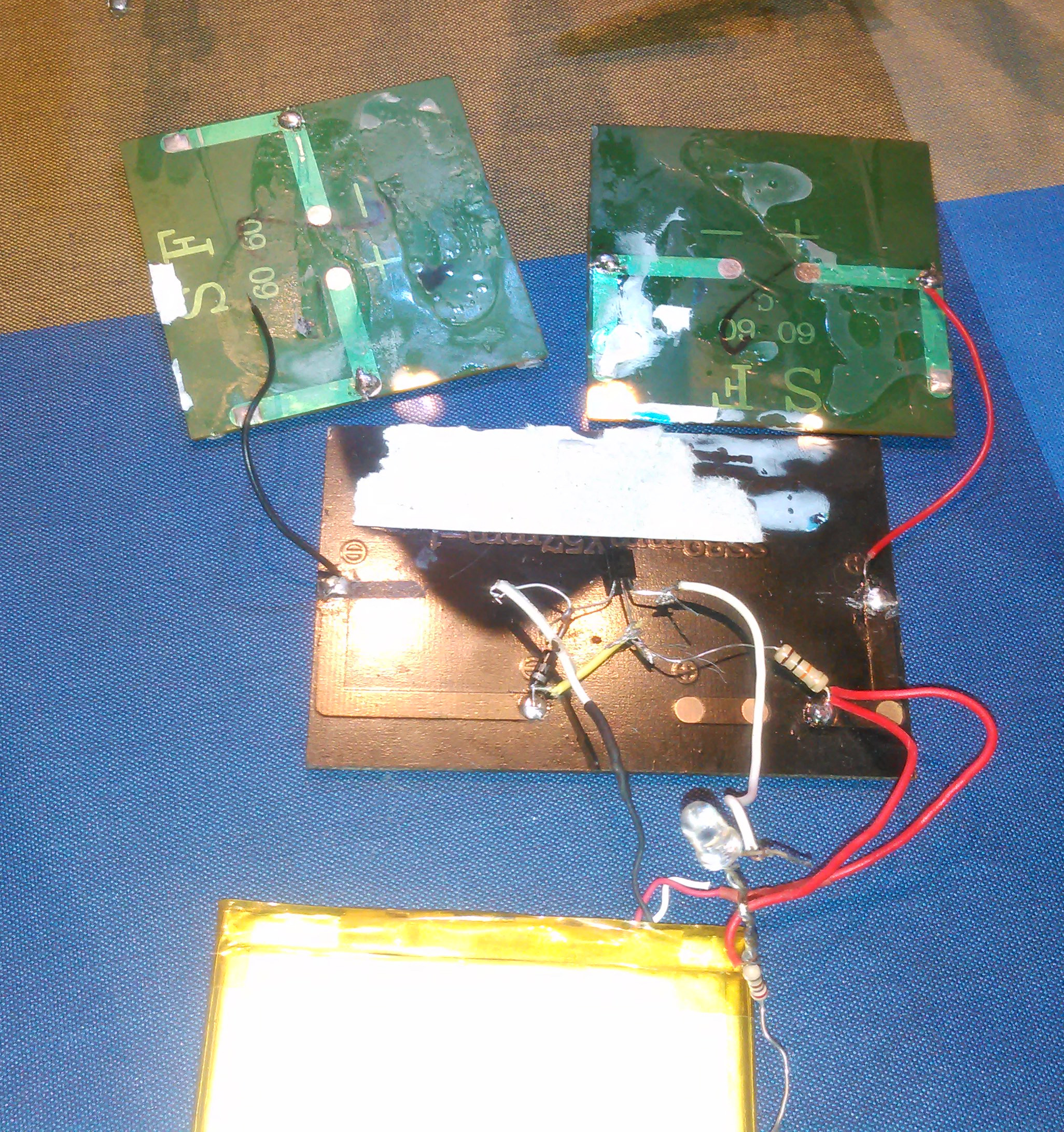

El montaje es muy sencillo y el resultado final, puesto en una base de CD, es el que veis:

Luz crepuscular solar con batería - 01
Luz crepuscular solar con batería - 01
Luz crepuscular solar con batería - 02
Luz crepuscular solar con batería - 02
Luz crepuscular solar con batería - 03
Luz crepuscular solar con batería - 03
Luz crepuscular solar con batería - 04
Luz crepuscular solar con batería - 04
Luz crepuscular solar con batería - 05
Luz crepuscular solar con batería - 05
Luz crepuscular solar con batería - 06
Luz crepuscular solar con batería - 06
Luz crepuscular solar con batería - 07
Luz crepuscular solar con batería - 07
Luz crepuscular solar con batería - 08
Luz crepuscular solar con batería - 08




Fuente

El vídeo original de bigclivedotcom:

https://www.youtube.com/watch?v=Dq6DmOSs39k


Podéis observar que inicialmente hay una 2a resistencia de 10 Ohmios pero que, como se comenta, no es necesaria debido a la corriente inversa que puede circular por el panel por la noche.

Aquí tenéis la versión simplificada:

https://www.youtube.com/watch?v=ycFTxCoNAQk

Estos usuarios agradecierón al autor Naguissa por el mensaje:
Daniel
Valoración: 33%

Tags:
Avatar de Usuario
Daniel
Mensajes: 11
Registrado: 16 May 2017, 07:58
Agradecido: 74 veces
Agradecimiento recibido: 9 veces

Re: Luz crepuscular con batería de litio y placas solares para su carga

Mensaje sin leer por Daniel »

Hola,

Gracias por estos artículos, son muy entretenidos.

Me he registrado porque tenía una duda con este montaje: En el vídeo dice que hay otra resistencia pero no aparece en el montaje. ¿Cuál es correcto?

Muchas gracias.

Added in 4 minutes 16 seconds:
Vale, acabo de ver lo de debajo del vídeo. :?
Estos usuarios agradecierón al autor Daniel por el mensaje:
Naguissa
Valoración: 33%
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 453
Registrado: 04 Jul 2016, 11:17
Agradecido: 94 veces
Agradecimiento recibido: 133 veces

Re: Luz crepuscular con batería de litio y placas solares para su carga

Mensaje sin leer por Naguissa »

Bienvenido, Daniel.

Efectivamente, la resistencia sirve para limitar la corriente de la salida. En el caso de un LED de alta intensidad no es necesario, pues trabaja dentro de límites.

Por otro lado, si usamos un LED normal deberemos poner una resistencia mayor, normalmente una de 300 Ohmnios.

Realmente las pérdidas en el panel afectan a la otra resistencia, la de 10K, pero con ella puesta funciona mejor que sin ella.


Saludos.
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 453
Registrado: 04 Jul 2016, 11:17
Agradecido: 94 veces
Agradecimiento recibido: 133 veces

Re: Luz crepuscular con batería de litio y placas solares para su carga

Mensaje sin leer por Naguissa »

He pulido un poco este montaje y conseguido una luz crepuscular LED de alta potencia. De hecho, he usado una luz LED de 220V a la que se había quemado la circuitería; he quitado la fuente de alimentación, la he recableado poniendo sus LEDs en paralelo para bajar su voltaje de unos 50V a unos 9V, y he usado un boost DC-DC.

Y el resultado es el siguiente:
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 453
Registrado: 04 Jul 2016, 11:17
Agradecido: 94 veces
Agradecimiento recibido: 133 veces

Re: Luz crepuscular con batería de litio y placas solares para su carga

Mensaje sin leer por Naguissa »

Las fotos del nuevo montaje, que no las había añadido:

Panel con circuitería debajo
Panel con circuitería debajo
Inferior del panel
Inferior del panel
Detalle del inferior
Detalle del inferior
Luz apagada, con sol
Luz apagada, con sol
Tapo el panel
Tapo el panel
Funcionando tras tapar el panel
Funcionando tras tapar el panel
Funcionando de noche
Funcionando de noche
Funcionando de noche; 2a foto
Funcionando de noche; 2a foto
Avatar de Usuario
Naguissa
Administrador del Sitio
Mensajes: 453
Registrado: 04 Jul 2016, 11:17
Agradecido: 94 veces
Agradecimiento recibido: 133 veces

Re: Luz crepuscular con batería de litio y placas solares para su carga

Mensaje sin leer por Naguissa »

Nuevas fotos nocturnas de dos montajes, en concreto del 1er esquema.


1) Montaje temporal, probándolo en una ventana:


Montaje en parte superior de una pared:
Estos usuarios agradecierón al autor Naguissa por el mensaje:
TestUserNGS
Valoración: 33%
